Система накопичення енергії (Інвертор гібридний 11кВт з двома АКБ по 15.36 кВт * год) ESS-11KW-2Х15360WH

Система накопичення енергії ESS-11KW-2Х15360WH — інвертор 11 кВт і 2 АКБ загальною ємністю 30,72 кВт·год

ESS-11KW-2Х15360WH — готовий комплект для резервного та автономного електроживлення приватного будинку, офісу, магазину, СТО, складу, невеликого виробництва або іншого комерційного об'єкта.

Система складається з одного гібридного інвертора потужністю 11 кВт та двох літієвих акумуляторних батарей із катодним матеріалом LFP (LiFePO₄) по 15,36 кВт·год. Загальна номінальна енергоємність комплекту становить 30,72 кВт·год.

Комплект накопичує електроенергію від сонячних панелей або централізованої мережі та використовує її для живлення підключеного обладнання. У разі відключення електроенергії інвертор автоматично переходить на роботу від акумуляторів, допомагаючи підтримувати освітлення, опалення, холодильне, офісне, серверне, торговельне та інше обладнання.

Чиста синусоїда на виході дозволяє підключати чутливу електроніку, побутову техніку, насоси, котли, комп'ютери та телекомунікаційне обладнання. Два MPPT-контролери забезпечують підключення сонячних панелей загальною потужністю до 11 кВт, завдяки чому система може використовуватися як основа сонячної електростанції з накопиченням енергії.

Акумуляторні батареї оснащені системою BMS, яка контролює їхній стан і захищає від перезаряджання, надмірного розряду, перевантаження за струмом, короткого замикання та критичних температур. Ресурс батарей становить не менше 6000 циклів до залишкової ємності 80% за визначених виробником умов експлуатації.

У комплекті дві батареї підключаються паралельно. За максимального струму розряду інвертора 220 А навантаження розподіляється між ними орієнтовно по 110 А на кожну батарею. Максимальний струм заряджання від електромережі для всього комплекту становить 120 А.

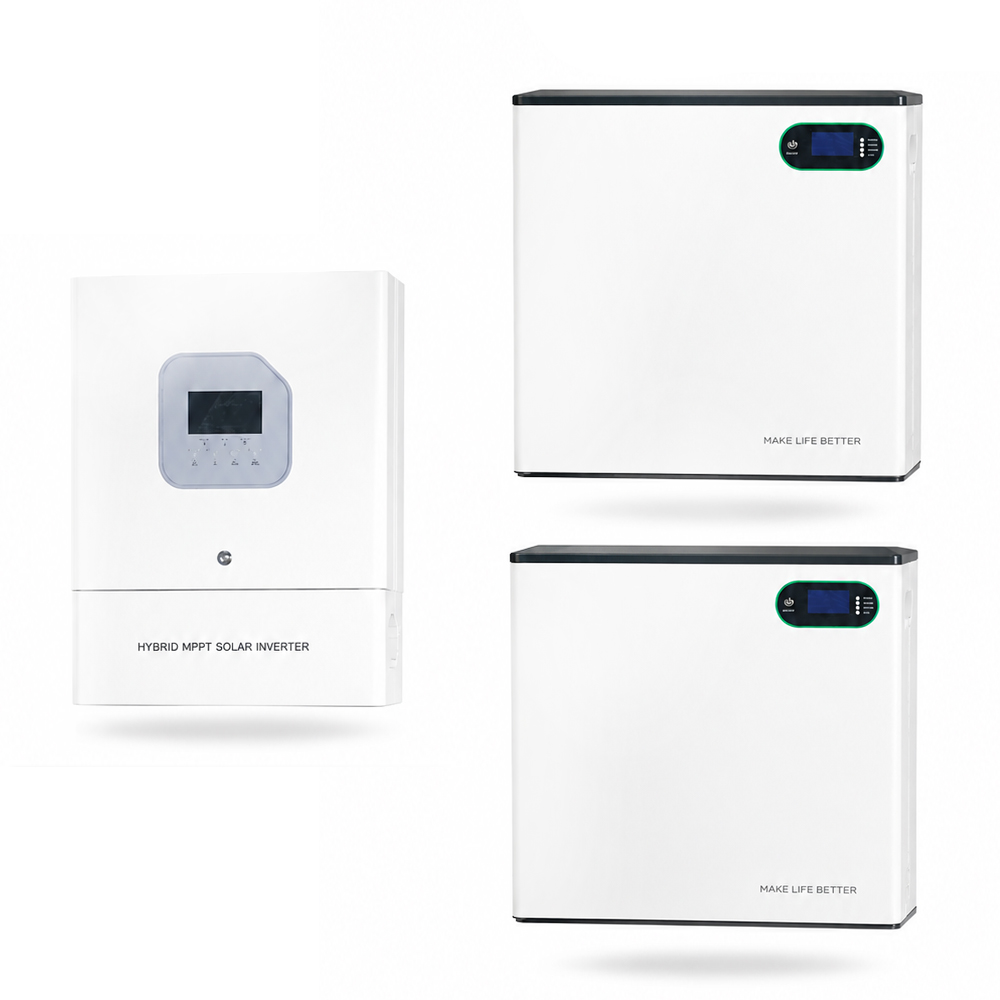

Комплект: 1 гібридний інвертор 11 кВт + 2 акумуляторні батареї по 15,36 кВт·год.

15,36 кВт·год × 2 = 30,72 кВт·год

Комплектація системи

Компонент Кількість Основні параметри

Гібридний інвертор OLU11048VMII 1 шт. 11 кВт, 48 В, чиста синусоїда, 2 MPPT

Акумуляторна батарея OL48100-15 2 шт. По 15,36 кВт·год, 51,2 В і 300 А·год

Загальна номінальна енергоємність — 30,72 кВт·год

Загальна номінальна ємність при паралельному з'єднанні — 600 А·год при 51,2 В

Принцип роботи

Гібридний інвертор керує потоками електроенергії між сонячними панелями, електромережею, акумуляторами та підключеним навантаженням. Залежно від налаштувань система може заряджати батареї від сонячної генерації або мережі, живити обладнання від доступного джерела та автоматично переходити на резервне живлення.

Мережевий режим Навантаження живиться від доступного джерела, а акумулятори можуть заряджатися від електромережі або сонячних панелей.

Автономний режим Після зникнення електромережі інвертор автоматично подає накопичену в батареях енергію на підключене обладнання.

Сонячна генерація Енергія від сонячних панелей використовується для живлення навантаження та заряджання акумуляторів.

Основні переваги

Потужність 11 кВт Дозволяє одночасно живити різні групи побутового, офісного та комерційного обладнання в межах допустимого навантаження.

Ємність 30,72 кВт·год Дві батареї забезпечують значний запас електроенергії для тривалої автономної роботи.

Чиста синусоїда Підходить для чутливої електроніки, комп'ютерів, котлів, насосів, холодильного та серверного обладнання.

Два MPPT-контролери Дозволяють підключити два масиви сонячних панелей загальною потужністю до 11 кВт.

Швидке перемикання До 10 мс у режимі ПК та до 20 мс у домашньому режимі.

Тривалий ресурс АКБ Не менше 6000 циклів до залишкової ємності 80% за визначених умов експлуатації.

Вбудований захист BMS контролює робочі параметри батарей і захищає їх від небезпечних режимів роботи.

Тиха робота Природне охолодження батарей не потребує активних вентиляторів.

Загальні характеристики системи

Модель комплекту ESS-11KW-2Х15360WH

Тип системи Гібридна система накопичення енергії

Кількість інверторів 1 шт.

Потужність інвертора 11 кВт

Напруга акумуляторної системи 48 В DC

Кількість акумуляторів 2 шт.

Енергоємність одного акумулятора 15,36 кВт·год

Загальна номінальна енергоємність 30,72 кВт·год

Технічні характеристики інвертора

Модель OLU11048VMII

Номінальна потужність 11 кВА / 11 кВт

Короткочасна пікова потужність 22 000 ВА

Номінальна вхідна напруга 230 В AC

Допустимий діапазон вхідної напруги 170–280 В у режимі ПК; 90–280 В у домашньому режимі

Вихідна напруга 220 / 230 / 240 В AC

Частота 50 / 60 Гц, автоматичне визначення

Форма вихідного сигналу Чиста синусоїда

Пікова ефективність До 94%

Коефіцієнт потужності навантаження 0,6–1 для індуктивного або ємнісного навантаження

Час перемикання До 10 мс у режимі ПК; до 20 мс у домашньому режимі

Максимальний сумарний струм розряду інвертора 220 А

Орієнтовний струм розряду кожної з двох батарей До 110 А при рівномірному розподілі навантаження

Максимальний струм заряджання від мережі для комплекту 120 А

Метод заряджання CC / CV

Інтерфейси RS232 / RS485 / сухий контакт

Дисплей РК

Робоча температура Від -10 до +50 °C

Габарити 540 × 415 × 122 мм

Маса нетто 15 кг

Параметри підключення сонячних панелей

Тип сонячного контролера MPPT

Кількість MPPT-контролерів 2

Максимальна потужність сонячного масиву 11 000 Вт, по 5 500 Вт на кожний вхід

Максимальна напруга холостого ходу PV 500 В DC

Робочий діапазон MPPT 60–500 В DC

Максимальний струм сонячного входу 18 А × 2

Максимальний струм сонячного заряду 160 А

Технічні характеристики акумуляторів

Модель OL48100-15

Кількість у комплекті 2 шт.

Тип акумулятора Літієвий акумулятор із катодним матеріалом LFP (LiFePO₄)

Номінальна напруга одного АКБ 51,2 В

Діапазон робочої напруги 43,2–57,6 В

Номінальна ємність одного АКБ 300 А·год

Енергоємність одного АКБ 15,36 кВт·год

Загальна енергоємність двох АКБ 30,72 кВт·год

Максимальний сумарний струм заряджання від мережі 120 А для комплекту

Максимальний сумарний струм розряду інвертора 220 А для комплекту

Розрахунковий струм на одну батарею під час максимального розряду Близько 110 А за умови рівномірного розподілу між двома АКБ

Ресурс Не менше 6000 циклів до залишкової ємності 80%

Саморозряд Не більше 3% на місяць

Комунікаційні інтерфейси CAN / RS485

Температура під час заряду Від 0 до +60 °C

Температура під час розряду Від -20 до +60 °C

Охолодження Природне

Ступінь захисту IP20

Захист акумуляторних батарей

Захист від перенапруги Захист від зниженої напруги Захист від перезаряджання

Захист від надмірного розряду Захист від перевантаження за струмом Захист від короткого замикання

Захист від перегріву Захист від виходу за допустимий температурний діапазон

Орієнтовний час автономної роботи

Теоретичний час роботи розраховується за формулою:

30,72 кВт·год ÷ середня потужність навантаження

Середнє навантаження Теоретичний час роботи

1 кВт До 30,7 години

2 кВт До 15,4 години

3 кВт До 10,2 години

5 кВт До 6,1 години

8 кВт До 3,8 години

11 кВт До 2,8 години

Важливо: наведений час автономної роботи є теоретичним. Фактичний показник залежить від допустимої глибини розряду, ККД інвертора, температури, стану акумуляторів, пускових струмів і характеру підключеного навантаження.

Сфери застосування

Приватний будинок Освітлення, побутова техніка, котел, насоси, системи водопостачання та зв'язку.

Офіс і магазин Комп'ютери, касове обладнання, освітлення, відеоспостереження та холодильна техніка.

СТО і склад Резервне живлення освітлення, електроніки, систем обліку та обладнання в межах потужності комплекту.

Серверна і телекомунікації Підтримання роботи серверів, мережевого обладнання, маршрутизаторів і систем зв'язку.

Сонячна електростанція Накопичення сонячної енергії для подальшого використання та зменшення споживання з мережі.
