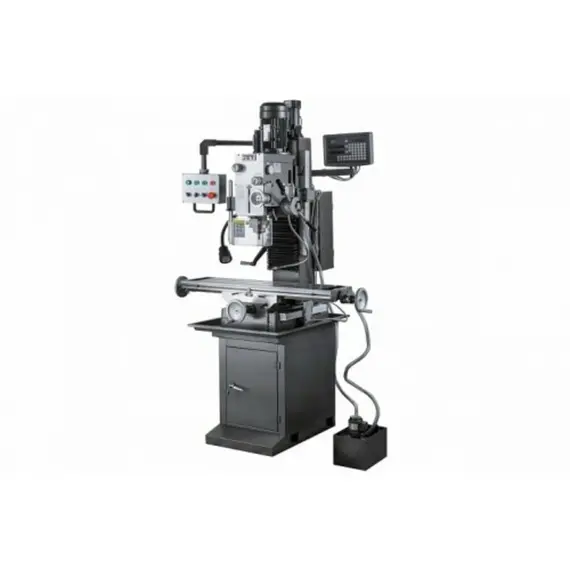

Фрезерно-сверлильный станок JETJMD-50LPFD редукторный с авто подачей пиноли шпинделя (400B)

Фрезерно-сверлильный станок JETJMD-50LPFD Рабочие параметры Максимальный диаметр концевой фрезы, мм 32 Напряжение, 400 Длина, мм 1250 Размеры стула по осям X и Y, мм 1000 x 240 Ширина, мм 960 Ширина Т-образного паза стола, мм 23.14 Высота, мм 1320 Автоматическая подача пиноли, мм/о 0,1/0,18/0,26 Масса, кг 380 Диапазон наклона головы, град. ±90˚ Длина в упаковке, см 90 Конус шпинделя ISO30 Ширина в упаковке, см 88 Ход стола по оси X и Y, мм 760 х 190 Расстояние от шпинделя до стола, мм 450 Высота в упаковке, см 115 Ход пиноли шпинделя, мм 120 Масса в упаковке, кг 410 Мощность двигателя, кВт 1,1/1,5 Частота вращения шпинделя, об/мин I - 75, 180, 280, 600, 1000, 1600 II - 150, 360, 560, 1200, 2000, 3200 Максимальный диаметр сверления чугун, мм 45 Максимальный диаметр сверления сталь, мм 32 Максимальный диаметр торцевой фрезы, мм 80 Особенности: Тяжелое основание и мощная вертикальная стойка из серого чугуна Направляющие рабочего стола типа Ласточкин хвост Мощный двигатель асинхронный 1,5 кВт Редукторное переключение частоты вращения шпинделя с широким диапазоном выбора скоростей Шпиндельный конус ISO30 Функция автоматической подачи пиноли шпинделя Ограничитель глубины сверления Микро подача оси Z Наклон фрезерной головы влево, вправо ±90° Центральная панель управления Режим нарезания резьбы, с автоматическим включением реверса Системы подач СОЖ в зону резания Устройство цифровой индикации (УЦИ) по 3 осям X, Y, Z Механизированный привод оси Z Лампа местного освещения Описание Редукторный фрезерно-сверлильный станок JMD-50LPFD предназначен для промышленной эксплуатации на ремонтно-механических, заготовительных и инструментальных участках, а также в производственных цехах с мелкосерийным и серийным выпуском продукции. В случае оснащенный специальными устройствами станок может быть применен в крупносерийном и массовом производстве. Мимо производственных задач, надежная и безопасная конструкция станка с удобным и эргономичным расположением органов управления и систем пассивной безопасности, позволяет использовать его в учебном процессе в образовательных учреждениях. JMD-50LPFD предназначен для выполнения следующих операций: фрезерование, сверление, рассверливание, зенкерование, зенкерование, развертывание и нарезание резьбы. Он оснащен шпинделем с конусом ISO30 и имеет возможность сверления отверстий до диаметра 32мм стали и до 45мм чугуна. Наличие реверсивного вращения электродвигателя обеспечивает вращение шпинделя в обе стороны и позволяет осуществлять технологические операции по нарезанию резьбы. Тяжелое основание и мощная вертикальная стойка, отлиты из серого чугуна, тем самым обеспечивая оборудованию необходимую устойчивость к вибрации. Станок оснащен мощным асинхронным двигателем 1,5 кВт и имеет коробку переключения скоростей вращения шпинделя. В зависимости от обрабатываемого материала и требуемых режимов обработки, можно выбрать любую из 12 скоростей вращения шпинделя в 2-х диапазонах от 75 до 1600 об/мин и от 150 до 3200 об/мин. Для расширения диапазона обрабатываемых деталей фрезерная голова имеет возможность наклона вправо/влево на 90 градусов. Конструкция станка имеет дополнительно устройство цифровой индикации (УЦИ) по всем трем осям X, Y, Z, что позволяет устанавливать необходимые параметры обработки, привязывать инструменты и контролировать режимы работы станка с точностью в 5 микрон. Станок оснащен автоматической подачей пиноли шпинделя, имеет 3 скорости - 0,12; 0,18; 0,25 мм/об. Наличие микрометрической подачи позволяет установить инструмент на необходимую глубину в ручном режиме. Максимальный вылет пиноли шпинделя составляет 120 мм. Для увеличения производительности и удобства обработки крупногабаритных деталей станок дополнительно оснащен механизированным приводом по оси Z. На пульте управления имеется переключатель перемещения фрезерной головы по вертикальной стойке вверх/вниз. Модель JMD-50LPFD оснащена рабочим столом размером 1000 x 240мм, который перемещается по направляющим типа ласточкин хвост и имеет возможность перемещения по осям X, Y на величину 760мм и 190 мм соответственно. На столе есть три Т-образные пазы шириной 14 мм для закрепления деталей прихватами или установки тисков и других устройств. Опционально станок может быть дооснащен устройством автоматической подачи, которое устанавливается с левой стороны рабочего стола и позволяет осуществлять подачу по продольной оси в автоматическом режиме, улучшая качество получаемой поверхности и увеличивая производительность изготовления деталей. Также устройство имеет функцию ускоренного перемещения рабочего стола для сокращения времени подвода инструмента к детали и его отвода для удобной установки/снятия обрабатываемой детали. Редукторный фрезерно-сверлильный станок JET модели JMD-50LPFD отлично впишется в Ваше производство, обеспечит уверенную работу и будет приятным дополнением к тому, чтобы работать и не бояться поломки станка.
