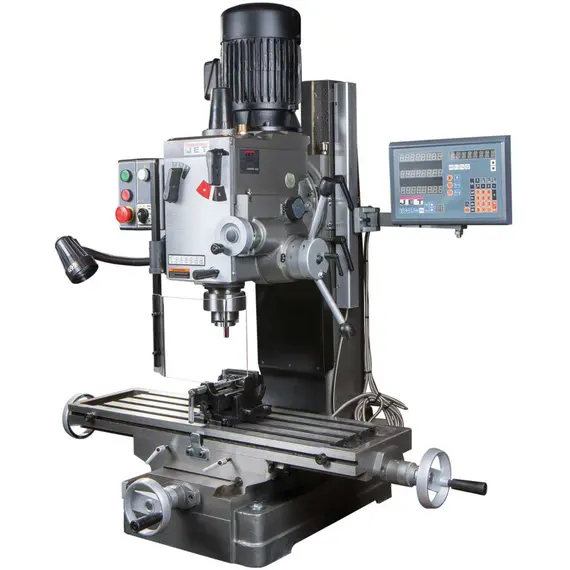

Фрезерно-сверлильный станок JETJMD-45LPF редукторный с авто подачей пиноли шпинделя (400B)

Фрезерно-сверлильный станок JETJMD-45LPF Рабочие параметры Максимальный диаметр концевой фрезы, мм 32 Напряжение, 400 Длина, мм 1090 Размеры стула по осям X и Y, мм 1000 x 240 Ширина, мм 785 Ширина Т-образного паза стола, мм 23.14 Мощность шпинделя, кВт 1,1/1,5 Высота, мм 1120 Автоматическая подача пиноли, мм/о 0,1/0,18/0,26 Масса, кг 355 Диапазон наклона головы, град. ±90˚ Длина в упаковке, см 850 Конус шпинделя ISO30 Ширина в упаковке, см 760 Расстояние от шпинделя до стола, мм 450 Высота в упаковке, см 1150 Ход пиноли шпинделя, мм 120 Масса в упаковке, кг 385 Частота вращения шпинделя, об/мин I-75,180,280,600,1000,1600; II-150,360,560,1200,2000,3200 Максимальный диаметр сверления чугун, мм 45 Максимальный диаметр сверления сталь, мм 32 Максимальный диаметр торцевой фрезы, мм 80 Особенности: Тяжелое основание и мощная вертикальная стойка из серого чугуна Направляющие рабочего стола типа Ласточкин хвост Мощный двигатель асинхронный 1,5 кВт Редукторное переключение частоты вращения шпинделя с широким диапазоном выбора скоростей Шпиндельный конус ISO30 Функция автоматической подачи пиноли шпинделя Ограничитель глубины сверления Микро подача оси Z Наклон фрезерной головы влево, вправо ±90° Центральная панель управления Режим нарезания резьбы, с автоматическим включением реверса Системы подач СОЖ в зону резания Лампа местного освещения Описание Редукторный фрезерно-сверлильный станок JMD-45LPF предназначен для промышленной эксплуатации на ремонтно-механических, заготовительных и инструментальных участках, а также в производственных цехах с мелкосерийным и серийным выпуском продукции. В случае оснащенный специальными устройствами станок может быть применен в крупносерийном и массовом производстве. Мимо производственных задач, надежная и безопасная конструкция станка с удобным и эргономичным расположением органов управления и систем пассивной безопасности, позволяет использовать его в учебном процессе в образовательных учреждениях. JMD-45LPF предназначен для выполнения следующих операций: фрезерование, сверление, рассверливание, зенкерование, зенкерование, развертывание и нарезание резьбы. Он оснащен шпинделем с конусом ISO30 и имеет возможность сверления отверстий до диаметра 32мм стали и до 45мм чугуна. Наличие реверсивного вращения электродвигателя обеспечивает вращение шпинделя в обе стороны и позволяет осуществлять технологические операции по нарезанию резьбы. Тяжелое основание и мощная вертикальная стойка, отлиты из серого чугуна, тем самым обеспечивая оборудованию необходимую устойчивость к вибрации. Станок оснащен мощным асинхронным двигателем 1,5 кВт и имеет коробку переключения скоростей вращения шпинделя. В зависимости от обрабатываемого материала и требуемых режимов обработки, можно выбрать любую из 12 скоростей вращения шпинделя в 2-х диапазонах от 75 до 1600 об/мин и от 150 до 3200 об/мин. Для расширения диапазона обрабатываемых деталей фрезерная голова имеет возможность наклона вправо/влево на 90 градусов. Станок оснащен автоматической подачей пиноли шпинделя, имеет 3 скорости - 0,12; 0,18; 0,25 мм/об. Наличие микрометрической подачи позволяет установить инструмент на необходимую глубину в ручном режиме. Максимальный вылет пиноли шпинделя составляет 120 мм. Модель JMD-45LPF оснащена рабочим столом размером 1000 x 240мм, который перемещается по направляющим типа ласточкин хвост и имеет возможность перемещения по осям X, Y на величину 760мм и 190 мм соответственно. На столе имеются три Т-образные пазы шириной 14 мм для закрепления деталей прихватами или установки тисков и других приспособлений. Опционально станок может быть дооснащен устройством автоматической подачи, которое устанавливается с левой стороны рабочего стола и позволяет осуществлять подачу по продольной оси в автоматическом режиме, улучшая качество получаемой поверхности и увеличивая производительность изготовления деталей. Также устройство имеет функцию ускоренного перемещения рабочего стола для сокращения времени подвода инструмента к детали и его отвода для удобной установки/снятия обрабатываемой детали. Редукторный фрезерно-сверлильный станок JET модели JMD-45LPF отлично впишется в Ваше производство, обеспечит уверенную работу и будет приятным дополнением к тому, чтобы работать и не бояться поломки станка.
