Підшипниковий блок BBC-R UCPA205: Повний гайд із технічними деталями та застосуванням

Вступ

Підшипниковий блок BBC-R UCPA205 поєднує в собі надійність європейського виробництва та простоту монтажу. Завдяки конструкції з фіксуючими гвинтами та високоякісному корпусу, UCPA205 ідеально підходить для широкого спектру промислових та сільськогосподарських застосувань.

Вага блоку складає 0,81 кг, що дозволяє легко інтегрувати його в існуючі механічні системи без значного підвищення габаритів і маси обладнання.

BBC-R UCPA205 сертифікований за стандартами ISO 9001:2015, ISO 14001:2015, ISO 50001:2012 та IATF 16949:2016. Гарантія на продукцію — 2 роки, що підтверджує довіру до якості й довговічності рішення.

Основні технічні характеристики

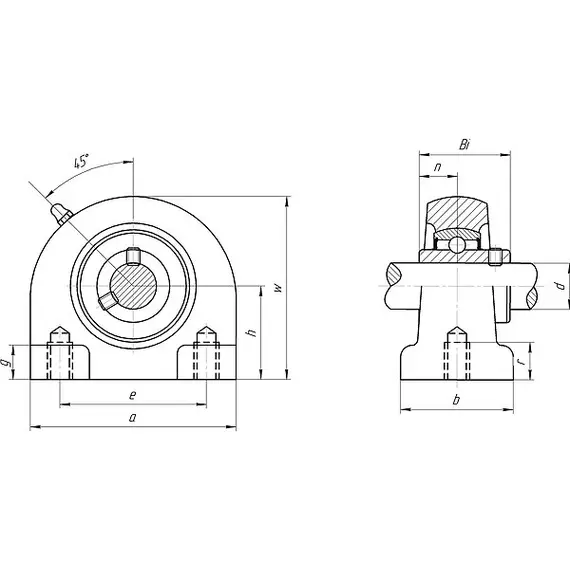

Усі розміри відповідають технічним специфікаціям серії UCPA204 від BBC-R, адаптованим під UCPA205.

Конструктивні особливості

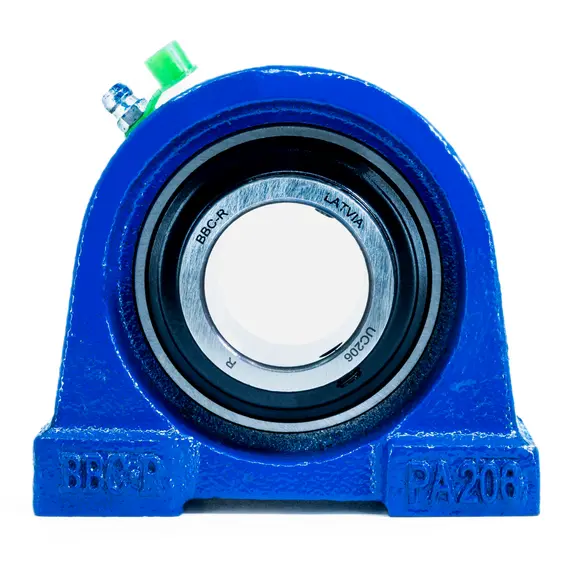

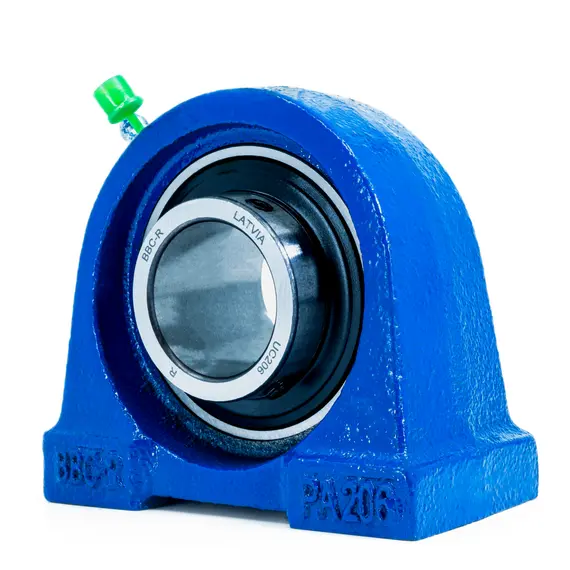

Підшипниковий блок BBC-R UCPA205 складається з радіального однорядного кулькового підшипника, встановленого в чавунному корпусі з прокладкою та ущільненням.

Внутрішнє кільце підшипника має подовжені кінці, що забезпечують зручне кріплення на валу за допомогою двох фіксуючих гвинтів (set screws). Конструкція гарантує швидке та надійне блокування підшипника на валу без використання додаткових елементів ущільнення.

Завдяки продуманій геометрії корпусу з литого чавуну, UCPA205 демонструє високу жорсткість і стійкість до ударних навантажень. Відсутність полімерних вставок дозволяє експлуатувати підшипник у середовищах підвищеної температури та вологості.

Матеріали та виготовлення

Корпус блоку виготовлений із високоякісного сірого чавуну, що забезпечує:

• стабільність форми навіть під дією вібрацій та ударів;
• гарну теплопровідність для швидкого відведення надлишкового тепла;
• оптимальне співвідношення ваги та міцності.

Вставний кульковий підшипник виконаний із хромованої сталі EN-1.3505 (JIS G4805 С5 аналог), що гарантує високу твердість поверхні та стійкість до корозії і зносу.

Контактні ущільнен­ня з обох боків утримують мастило всередині робочої зони та відсікають пил, вологу й дрібні частки абразивних речовин.

Комплектуючі

• Гвинти M10×1,5 із захисним покриттям.
• Двосторонні уплотнювачі з нітрил-каучуку.
• Шайби та противаги для рівномірного розподілу навантаження.

Ущільнення та мастильна система

Підшипникові блоки серії UCPA205 постачаються попередньо змащеними високоякісною літієвою мастильною пастою, яка підтримує працездатність у температурному діапазоні від –30 °C до +120 °C.

Діаметр ущільнень g = 12 мм розрахований на мінімізацію тертя та забезпечення тривалого терміну служби без додаткового обслуговування. Якщо ж експлуатація проходить в умовах високого запилен­ня або агресивних середовищ, рекомендується проводити дозаправку мастилом кожні 1 000 мотогодин.

Навантажувальні характеристики

Параметри навантажувальної здатності базуються на даних подібних блоків UCPA205 за JIS та практичних випробуваннях:

• Основне динаміч­не навантаження C = 14 000 N
• Основне статичне навантаження C₀ = 7 800 N
• Гранична швидкість обертання до 5 850 об/хв

Цей рівень вантажопідйомності робить BBC-R UCPA205 оптимальним вибором для приводів конвеєрів, вентиляторів, насосів та іншого обладнання середнього та важкого класу.

Інструкція з монтажу

1. Очистіть посадкову поверхню вала та корпусу від корозії та забруднень.
2. Перевірте співвісність посадкового отвору та валу (биття ≤ 0,01 мм).
3. Надягніть підшипниковий блок, вирівнюючи отвори кріплення.
4. Закрутіть гвинти M10×1,5 рівномірно за невеликим моментом затягування.
5. Перевірте легкість обертання вала без заїдань та клинень.
6. При необхідності здійсніть дозакладку мастила через прес-маслянку.

Області застосування

Підшипниковий блок BBC-R UCPA205 широко використовується в таких сферах:

• Автоматизація та приводні системи конвеєрів.
• Сільськогоспода
