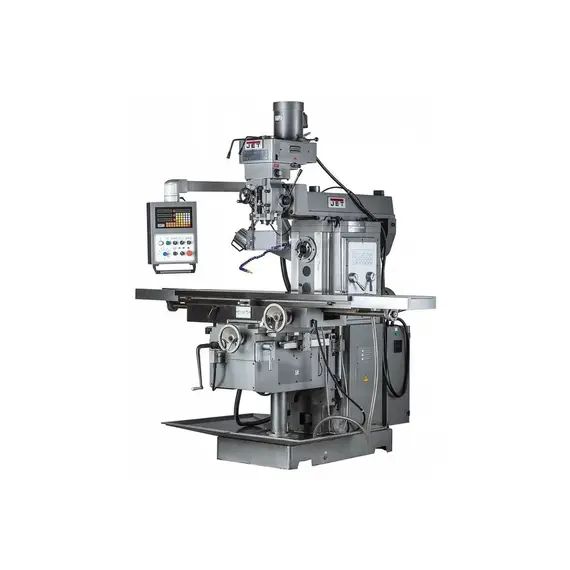

Фрезерний універсальний верстат JET JMD-1463 TSX DRO

Фрезерний універсальний верстат JET JMD-1463 TSX DRO Характеристики Максимальний діаметр свердління сталь, мм 40 Максимальний діаметр кінцевої фрези, мм 25 Максимальний діаметр торцевої фрези, мм 125 Вертикальний шпиндель   Частота обертання вертикального шпинделя, об/хв 58-6000 (20 швидкостей) Потужність двигуна вертикального шпинделя, кВт 5,5 Автоматична подача пінолі, мм/про 0,04/0,08/0,15 Конус шпинделя ISO 40 (DIN 2080) Діапазон нахилу фрезерної головки, град ±90⁰ Хід пінолі шпинделя, мм 140 Відстань від вертикального шпинделя до столу, мм 200-650 Горизонтальний шпиндель   Частота обертання горизонтального шпинделя, об/хв 60-1800 (12 швидкостей) Потужність двигуна горизонтального шпинделя, кВт 4 Конус шпинделя ISO 50 (DIN2080) Відстань від горизонтального шпинделя до столу, мм 50-450 Фрезерний стіл   Розмір столу по осі X та Y, мм 1600 х 360 Хід столу по осі X та Y, мм 1300 х 290 Хід столу по осі Z, мм 400 Кількість подач, прим. 8 Хід хобота, мм 550 Ширина Т-подібного паза, мм (3) 18х80 Швидкість подачі СОЖ, л/хв. 25 Максимальне навантаження на стіл, кг 350 Напруга, 400 Довжина, мм 2520 Ширина, мм 2100 Висота, мм 2500 Маса, кг 2750 Комплектація Шомпол М24 – 1шт. Оправлення ISO50/MК4 – 1шт. Шестигранні ключі 5 та 10мм Оправлення горизонтального шпинделя Ф27мм зі шпонковим пазом – 1шт. Оправлення горизонтального шпинделя Ф32мм зі шпонковим пазом – 1шт. Рожковий ключ 14-17 - 1 шт. Рожковий ключ 27-30 - 1 шт. Рожковий ключ 36-41 - 1 шт. Машинні лещата Особливості: Вертикальний та горизонтальний шпинделі Потужний двигун вертикального шпинделя з широким діапазоном частоти обертання Максимальна частота обертання 5000 об/хв для високоякісної обробки кольорових металів Нахил фрезерної головки ліворуч/праворуч ±90⁰ Мікро подача осі Z з обмежувачем глибини свердління Автоматична подача по осях X, Y, Z приводним серводвигуном з високим моментом, що крутить. Центральний пульт оператора із включенням реверсу УЦІ (пристрій цифрової індикації) по 3 осях, ціна поділу 0,005 мм, похибка ± 1 знак Вбудована система підведення СОЖ Опис: JMD-1463 TSX DRO - широкоуніверсальний фрезерний верстат для промислових підприємств самого різного рівня, профільних і багатопрофільних майстерень і т.д. На верстаті JMD-1463 TSX DRO можна виконувати свердління отворів до діаметра 40 мм і фрезерувати кінцевими фрезами до діаметра 25 мм. На верстаті встановлені вертикальний та горизонтальний шпинделі зі швидкостями обертання 58-5000/60-1800 об/хв відповідно. Відстань між вертикальним шпинделем та столом від 200 до 650 мм, горизонтальний шпиндель-стіл – від 50 до 450мм. Вибір швидкостей вертикального шпинделя здійснюється за допомогою варіаторної коробки швидкостей і має 2 діапазони, по 10 швидкостей у кожному. 1-й діапазон - знижений, має швидкості: 58, 91, 141, 216, 341, 500, 791, 1283, 1866, 3000. 2-й діапазон - підвищений, зі швидкостями: 116, 183, 283, 33 2566, 3733, 6000. Швидкість обертання горизонтального шпинделя змінюється в діапазоні від 60 до 1800 об/хв і має 12 встановлених швидкостей. Для зручності роботи фрезерна головка має механізм нахилу ліворуч або праворуч у вертикальній площині на 90°. Горизонтальний та вертикальний шпинделі мають функцію реверсу. Для підвищення точності та швидкості обробки деталей верстат JMD-1463 TSX DRO оснащений пристроєм цифрової індикації (УЦІ) з дискретністю в 5 мікрон та пристроєм автоматичної подачі по осях X, Y і Z, з приводом від серводвигуна змінного струму з максимальним моментом, що крутить, 10 Нм. Піноль шпинделя також має функцію автоматичної подачі з трьома встановленими швидкостями 0,04/0,08/0,15 мм/об. Верстат оснащений системою подачі СОЖ з помпою потужністю 90Вт та швидкістю потоку 25 л/хв, має захисний екран з кінцевим вимикачем, лампу освітлення робочої зони та низку інших корисних опцій
